マイコンメーターEB

LPガスメーターマイコンメーターEB

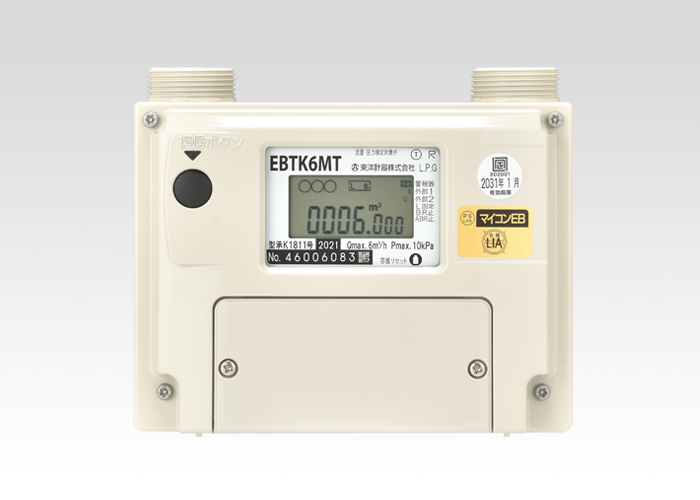

EBTK6MT

EBTK6MT

EBTK10MT、EBTK16MT

該当器種

  • EBTK6MT
  • EBTK10MT
  • EBTK16MT

概要

業務用 超音波ガスメーターです。
超音波が伝わる時間に差があることを利用して流速を計測し、その流速を基にガス流量を算出します。 マイコンメーターSBと比較して軽量小型で、機能も充実しています。
流量積算表示カウンターがEBTK6MTではm3 4桁、L 3桁、EBTK10MT・EBTK16MTでは m3 5桁、L 2桁となります。

EBTK6MT表示画面、EBTK10MT・EBTK16MT表示画面

特長

状態確認&操作が簡単。

メーターの設定状態、端子状態を常時表示するので「機能表示ラベル」が不要です。
また、設定器なしでも表示を確認しながら、復帰ボタンとマグネット操作で設定が可能です。

状態確認&操作が簡単

遮断理由・警告理由が詳しく分かります。

遮断・警告理由に加えて、警告表示前の異常確認も可能です。遮断時の解析に役立ちます。

遮断理由・警告理由が詳しく分かります

※表示はEBTK6MTのものです。

Hライン通信も外部機器2も切替で利用可能!

下記の機能より一つを選択できます。マグネット操作で選択が可能です。

外部1端子
外部機器1(標準) 第2警報器・CO警報器などの外部1作動遮断機能
Hライン通信 宅内表示器(Atom24Ⅱa)などに接続可能
パルス出力※ 1L/p、10L/p、100L/pからパルスレートを選択して出力

※このパルス出力は料金取引には使用できません。

外部2端子
Uバス(標準) Uバス通信機器などに接続可能
外部機器2 発信器付自動切替調整器の外部2作動通報機能

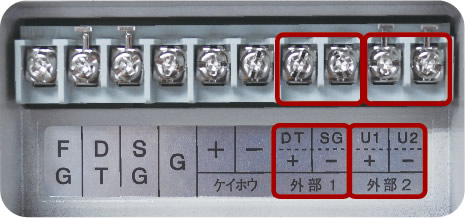

端子台
+Atom24Ⅱαで、さらに便利に!CS向上と業務効率化にご活用ください
+Atom21Ⅱαで、さらに便利に!CS向上と業務効率化にご活用ください

時間短縮機能で効率アップ!

不要な警告表示軽減のため、流量ゼロ判定時間は短く設定しています。また、復帰安全確認時間、出荷モード移行時間も短くなり、作業の効率アップにお役立いただけます。

時間短縮機能で効率アップ!

※EB10・16号は128秒×10回となります。

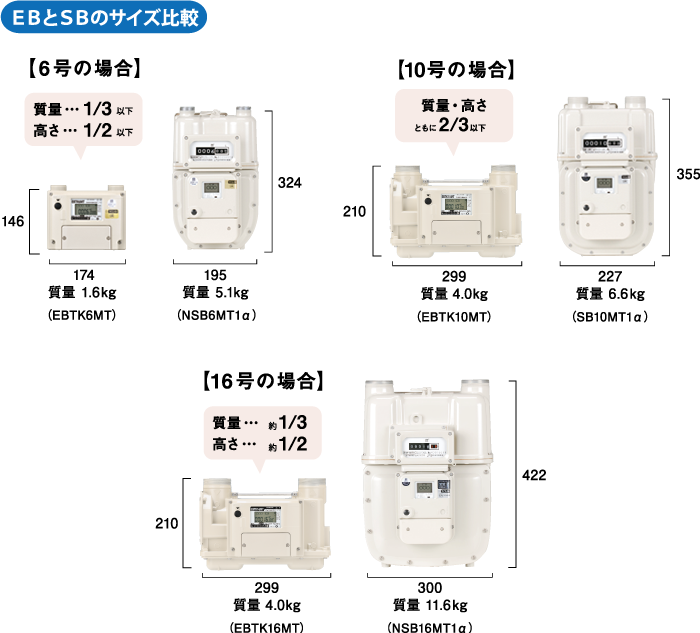

マイコンメーターSBに比べてコンパクトで軽量!狭い場所にも設置が可能です。

EB6号はSB6号に比べコンパクトで軽量!せまい場所にも設置が可能

口金ねじ径について

EBTK6MT口金ねじ径 S型M36×2
EBTK6MTの口金ねじ径はS型 (M36×2)の1種類になります。
タイトル
EBTK10MT口金ねじ径 M56×2

当社のSB10号からEB10号に変更する場合、口金中心距離と口金が異なりますが、自在金具を使用することで簡単に交換が可能です。
大型SB10号(口金中心距離220)からEB10号に変更する場合は、口金はM56×2なのでそのまま交換できます。

交換前・交換後
EBTK10MT用金具
EBTK16MT口金ねじ径 M64×2

SB16号からEB16号に変更する場合は、口金はともにM64×2なのでそのまま交換できます。

交換前・交換後

※金具はいずれも別売です。

仕様・寸法

こちらのPDFファイルをご参照ください。

外観図

こちらのPDFファイルをご参照ください。
