『東洋計器株式会社』|N型パルス出力ガスメーターV3

都市ガスメーターN型パルス出力ガスメーターV3

NB6P

該当器種

NB2.5P、NB4P、NB6P、NB10P、NB16P

概要

パルス発信機能付き都市ガス用保安専用型メーターです。
6つの基本機能でガスの異常を検知し、ガスの遮断や警告表示を行うほか、2線式のパルス出力機能を有しています。
都市ガス用ハイブリッド・カウンタ「HyC-5ecoP」と連動することで「新・料金メニュー」の運用に活用頂けます。
また、個別カウンタ、集中検針盤、デマンドメーターにも接続可能です。
寒冷地対応品です。

《東洋計器》都市ガスN型マイコンメーターの特長

東洋計器N型マイコンメーター（16号まで）は、全器種の裏蓋構造に、通気はするが水滴は通さない「特殊通気性フィルム」を採用しています。

水没による水侵入を防止

水害により水没した場合にも、マイコン室への水侵入を防ぐため、マイコンメーターの保安機能を維持できます。水没試験では、水深1mに浸水してもマイコン室への水侵入はありませんでした。災害ハザードマップにてリスク回避計画にお役立ていただけます。

※水没したメーターを保証するものではありません。水害被害など可能性のあるメーターは必ず交換して機能点検をしてください。

仕様変更にも対応

警報器線を外部に出さない仕様にも対応します。これによりさらに、水害対策を強化できます。

機能

6つの基本機能

合計流量・個別最大流量オーバー遮断	ガス流量の異常を判断して、ガスを遮断します。
安全継続使用時間オーバー遮断	ガス器具の異常な長時間使用を判断して、ガスを遮断します。
感震遮断	大きな地震があった場合、ガスを遮断します。
圧力低下遮断	ガス使用中などに供給圧力の異常低下を検知した場合、ガスを遮断します。
内管漏洩検知警報	マイコンが30日以上連続して微少流量を検知した場合、配管などからの漏れの疑いがあると判断して警告表示します。
外部信号入力遮断	ガス警報器・不完全燃焼警報器などの外部信号により、ガスを遮断します。

「新・料金メニュー」の運用に

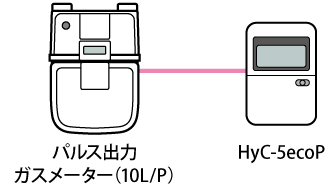

都市ガス用ハイブリッド・カウンタ「HyC-5ecoP」と連動することで「新・料金メニュー」の運用に活用いただけます。
時間帯別・用途別の魅力ある「新・料金メニュー」の提供が実現します。

個別カウンタへの接続

パルス電文変換器PDC5Ⅱに接続することで、遠隔検針が可能になります。

集中検針対応

集中検針盤へ接続し、都市ガス集合住宅等での集中検針が可能です。

デマンドメーター対応

デマンドメーターに接続し、時間帯別契約料金などを適用できます。

保安機能

ガスメーター部

【遮断弁】

作動方式	電磁作動
遮断作動	パルス入力 → 弁閉
復帰操作	手動復帰
ガス圧	2.45kPa(250mmH₂O)以下

【気密性能】

外部漏れ	漏れなし：10kPa(1000mmH₂O)
遮断弁漏れ	0.55L/h以下：4.2kPa(420mmH₂O)

制御部

セキュリティ機能

警報表示方法	LEDランプ 1個点滅
遮断機能	合計流量オーバー遮断、個別最大流量オーバー遮断、安全継続使用時間オーバー遮断、感震遮断，圧力低下遮断、外部信号入力遮断、テスト遮断、復帰安全確認中遮断
警報機能	内管漏洩検知、電池電圧低下
管理用警報機能	機能異常、遮断履歴読み出し

パルス発信部

パルス単位	NB2.5P、NB4P、NB6P……10L/Pまたは100L/P NB10P、NB16P………………100L/Pまたは1,000L/P
接点方式	無電圧a接点(リードスイッチ) 2線式
最大定格電圧	AC1～125V、DC1～100V
最大開閉容量	10VA、10W
使用電流範囲	1～500mA
接点抵抗	200mΩ(初期)

仕様・寸法

こちらのPDFファイルをご参照ください。

外観図

こちらのPDFファイルをご参照ください。
